主要功能及參數：
電源：DC24V，用于CPU工作電源及網絡工作電源。
帶負載能力：12路，10、16、20A/路
繼電器：采用超大功率繼電器，大幅降額使用，更加保障繼電器壽命。
旁路：每回路有緊急旁路開關。在緊急情況下，可以通過旁路開關直接控制燈光，無后顧之憂。也方便應用于系統調試。

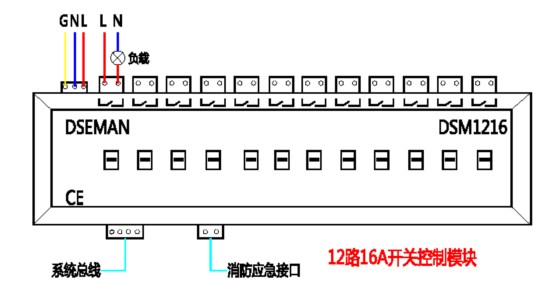

控制接口：1×DSMNET總線，內置可編程邏輯控制器；1×AUX可編程干觸點控制。
信息恢復：設備遇到異常更換后無需重新配置信息，直接替換，維護簡單。設備重啟可保持掉電前的狀態。
電流檢測：內置電流檢測功能。可通過電腦實時監控各回路工作電流值，真實反饋回路亮度狀態，遇到電流異常情況報警提示，方便檢修。
狀態顯示：LED指示CPU、通信狀態及每個回路工作狀態
工作環境：環境溫度0—55℃，相對濕度10%—90%(不結露)
安裝方式：標準35mm導軌安裝
負載兼容性：所有光源負載或其它電器設備。
其它：電腦實時監控各回路狀態、回路累計工作時間。
尺寸：240×140×57(mm)
撥碼開關：開關模塊的8位撥碼開關用于確定其在系統中的唯一地址。其中第8位備用，其值忽略不計。1～7位可表示的地址范圍為0～127。若開關撥向上，則該位的位值有效，若開關撥向下（有數字一側），則該位的位值為0。撥碼開關各位撥向上時表示的值如下表：
|
位號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
位值 |
20=1 |
21=2 |
22=4 |
23=8 |
24=16 |
25=32 |
26=64 |
X |
例：某撥碼開關1、3、5位撥向上，其余均撥向下，則1、3、5位有效，查表可知其表示的地址值為1＋4＋16＝21號。
注意事項：任何情況下切勿帶電操作！
