辦公樓智能照明控制系統建議方案
前言
辦公寫字樓根據不同建筑空間和公司的性質，照明系統的規格與設計也是多種多少樣。一個良好的辦公光環境，必須滿足使用者的眼睛生理需求和良好的心理感受。保持足夠的照度和亮度視覺，可以提高員工的工作效率，特別對于現在電腦辦公的時代，對于VDT作業隊照明質量有著更高的要求。
辦公大樓按照功能區域劃分，通常會有辦公區域、門廳、經理室、會議室、多功能廳等等，各個功能區域的照明具有不同的特點。辦公區域照明使用的光源主要是熒光燈與白熾燈，其中熒光燈多用于一般照明，白熾燈多用于局部照明，照度水平的設計主要取決于視覺作業的需要及經濟條件的狀況。辦公區域的工作時間主要是在白天，可以考慮利用窗外入射的大量自然光進行照度補償，不僅能節約大量能源，更能維持室內舒適的視覺環境。門廳是辦公大樓的進出口大廳，給人以最初印象，因此十分重要；經理室是進行重要商談與發號施令的地方，整個房間的照明不要求有均勻的照度，設計時應創造出一個既莊重典雅，又積極進取的氣氛；會議室的整個中心是會議桌，因此必須重視會議桌的照明，在會議桌區域照度值應達到500LX，并要設法使桌子表面的鏡面反射減到最少;另外照明設計還應考慮會議室各種演示設備的應用問題，如對書寫板的照明，還有在使用投影儀、幻燈、錄相機、電影時室內照明設備的控制等等。在以上多種重要場合，燈光效果在整個環境中起到十分關鍵的作用。
現代高層辦公大樓的照明控制系統應該具有：
1、通過合理管理（在需要的時候，需要的區域把燈點亮到合適的照度）以節約能源和降低運行費用，同時便于操作和管理，提高大樓管理水平；
2、給用戶提供一個舒適的工作環境，以保證工作人員具有較高的工作效率而不能給工作人員增加麻煩。
作為一個真正有效的照明控制系統，以上兩方面都應該滿足。使用照明控制系統，更能體現其在節能與管理方面的優勢，提高學校的科學管理水平。
1、系統概述
“節能、智能科技與美學，21世紀建筑業的主題。”
現代建筑中照明系統對于能源的消耗已經高達35%，建筑界已經引入“綠色”照明的概念，其中心思想是最大限度采用自然光源、設置時鐘自動控制、采用照度感應和動靜傳感器等新技術。
同時，現代電子技術已為我們和生活方式帶來無數的樂趣。如何讓應用電子技術實實在在的應用到我們的生活中？讓我們的生活更輕松、多彩！讓我們的建筑也會隨心而變——建筑是永恒的，音樂是流動的，燈光是多變的！讓燈光自由組合，將大廈變得絢麗多姿！
2、系統功能和優點
智能照明控制系統在多功能辦公樓中應用的功能和優點：
1、實現照明控制智能化
采用智能照明控制系統后，可使照明系統工作在全自動狀態，系統將按預先設置切換若干基本工作狀態，根據預先設定的時間自動地在各種工作狀態之間轉換。例如，上午來臨時，系統自動將燈調暗，而且光照度會自動調節到人們視覺最舒適的水平。在靠窗的區域，系統智能地利用室外自然光，當天氣晴朗，室內燈會自動調暗；天氣陰暗，室內燈會自動調亮，以始終保持室內設定的亮度（按預設定要求的亮度）。
當夜幕降臨時，系統將自動進入“傍晚”工作狀態，自動地極其緩慢地調亮各區域的燈光。
此外，還可用手動控制面板，根據一天中的不同時間，不同用途精心地進行燈光的場景預設置，使用時只需調用預先設置好的最佳燈光場景，使客人產生新穎的視覺效果。隨意改變各區域的光照度。
2、美化服務環境吸引賓客光臨
好的燈光設計能營造出一種溫馨、舒適的環境，增添其藝術的魅力。人員對辦公樓的第一印象是辦公樓大堂接待區域，高雅別致的光環境可給予人員一種賓至如歸的感覺，增添人員對辦公樓的好感，親切而又溫馨。
多功能辦公樓內包括餐廳、會議室、多功能廳等，利用燈光的顏色、投射方式和不同明暗亮度可創造出立體感、層次感，不同色彩的環境氣氛，不僅使人員有個舒適的居住環境，而且還可以產生一種藝術欣賞感。
3、可觀的節能效果
辦公樓除了給人員提供舒適的環境外，節約能源和降低運行費用是業主們關心的又一個重要問題。由于智能照明控制系統能夠通過合理的管理，根據不同日期、不同時間按照各個功能區域的運行情況預先進行光照度的設置，不需要照明的時候，保證將燈關掉；在大多數情況下很多區域其實不需要把燈全部打開或開到最亮，智能照明控制系統能用最經濟的能耗提供最舒適的照明；系統能保證只有當必需的時候才把燈點亮，或達到所要求的亮度，從而大大降低了辦公樓的能耗。
4、延長燈具壽命
燈具損壞的致命原因是電壓過高。燈具的工作電壓越高，其壽命則成倍降低。反之，燈具工作電壓降低則壽命成倍增長。因此，適當降低燈具工作電壓是延長燈具壽命的有效途徑。智能照明控制系統能成功地抑制電網的沖擊電壓和浪涌電壓，使燈具不會因上述原因而過早損壞。還可通過系統人為地確定電壓限制，提高燈具壽命。智能照明控制系統采用了軟啟動和軟關斷技術，避免了燈絲的熱沖擊，使燈具壽命進一步得到延長。
智能照明控制系統能成功地延長燈具壽命2-4倍。不僅節省大量燈具，而且大大減少更換燈具的工作量，有效地降低了照明系統的運行費用，對于難安裝區域的燈具及昂貴燈具更具有特殊意義。
5、可與其他系統聯動控制
智能照明可與其他系統聯動控制，例如BA系統，監控報警系統。當發生緊急情況后可由報警系統強制打開所有回路。
6、提高管理水平，減少維護費用
智能照明控制系統，將普通照明人為的開與關轉換成了智能化管理，不僅使辦公樓的管理者能將其高素質的管理意識運用于照明控制系統中去，而且同時將大大減少辦公樓的運行維護費用，并帶來極大的投資回報。
3、設計依據
《民用建筑設計通則》GB503522005
《民用建筑電氣設計規范》JGJ/T 16-2008
《智能建筑設計標準》 GB/T50314-2006
《智能建筑評估標準》DG/T08-2001
《智能建筑工程質量驗收標準》GB50339-2003
《智能建筑施工及驗收規范》(DG/TJ08-601-2009 J10111-2010)
國家建筑標準設計電氣裝置標準圖集、建筑電氣安裝工程圖集
4、產品選型
公司簡介
云智居智能照明控制系統電子科技有限公司致力于照明控制系統的研究、開發及設計制造，被廣泛應用至公共建筑、體育場、會展中心、購物商場、別墅、豪宅、高檔酒店、辦公樓、大型超市等，目前已經完成200多個智能照明工程。其系統的穩定性，顯著的節能特性，在實際應用中得到了廣大業主的一致好評。
就照明控制系統而言，云智居智能照明控制系統考慮的不僅僅是控制照明光源的發光照明場景組合；同時，也考慮到系統的經濟性、可靠性、實用性和系統運行后的節能特性以及整個建筑的智能化程度。
云智居照明控制系統是一個二線制的智能控制系統，主要用于對照明系統的控制。除此之外還可以與其他如背景音樂、消防、安保等系統聯動。
系統所有的單元器件（除電源外）均內置微處理器和存儲單元，由一對信號線（UTP5）連接成網絡。每個單元均設置唯一的單元地址并用軟件設定其功能，通過輸出單元控制各回路負載。輸入單元通過群組地址和輸出組件建立對應聯系。當有輸入時，輸入單元將其轉變為數字信號在系統總線上廣播，所有的輸出單元接收并做出判斷，控制相應回路輸出。
云智居照明控制系統通過兩根總線連接成網絡。總線上不僅為每個組件提供24伏直流電源，還加載了控制信號。通過系統編程使控制開關與輸出回路建立邏輯對應關系。
云智居照明控制系統元件采用模塊化結構、并已經有系統化產品、系統擴展方便。同時，通過專用接口元件及軟件，可能直截接入電腦進行實時監控，或接入以太網進行遠程實時監控。因此在設計時更加簡單、靈活。
云智居照明控制系統為分布式控制，模塊化結構，可靠性高。任何控制模塊均內置CPU，每個輸入模塊（場景開關、多鍵開關、紅外傳感器等）都可直接與輸出模塊（調光器、輸出繼電器）通訊（發送指令 → 接受指令 → 執行指令），避免了集中式結構中央CPU一旦出現故障造成整個系統癱瘓的弱點。
與BA系統的集成
云智居照明控制系統是一個開放的系統，通過專用接口軟件，可方便地與其他系統連接，如樓宇自控系統、門禁系統、保安監控系統、消防系統等。
5、辦公樓智能照明控制系統設計解決方案
5.1公共區域照明
走廊在辦公樓中是必不可少的，在辦公樓走廊的照明是最能體現智能照明的節能特點，沒用到智能照明時當走道沒有人經過的時候而燈還依然亮著，這就大大浪費了電能。智能照明系統可以設置1/2，1/3場景，根據現場情況自由切換。也可以設置紅外感應控制，在走道各出入口放置紅外感應設備，無人的時候，只需要開啟1/2或1/3場景模式，這時當有人經過走道時被紅外感應到，走廊燈就會全部打開，當紅外檢測無人時又會關閉部分燈具，這樣最大限度的節約了能源。
控制方式：
中央控制（在主控中心對所有照明回路進行監控，通過電腦操作界面控制燈的開關）
紅外控制（全開、全關、隔燈開，隔燈關等模式）
隔燈控制（利用隔燈的方式區分照明回路，實現1/3、2/3、3/3照度控制）
現場可編程開關控制（通過編程的方式確定每個開關按鍵所控制的回路，單鍵可控制單個回路、多個回路）
5.2 辦公區域
由于職員辦公區面積大，可以將整個辦公區分成若干獨立照明區域，采用可編程開關，根據需要開啟相應區域的照明。由于出入口多，故實現辦公室內多點控制，方便使用人員操作。在每個出入口都可以開啟和關
閉整個辦公區的所有的燈，這樣可根據需要方便就近控制辦公區域的燈。同時辦公室內電動窗簾可與燈控進行聯動，根據室外照度情況通過觸摸面板控制窗簾升降。這樣，不僅方便使用人員操作，而且減少了電能的浪費，保護了燈具，延長了燈具的使用壽命。
控制方式：
中央控制（在主控中心對所有照明回路進行監控，通過電腦操作界控制燈的開關）
現場可編程開關控制（通過編程的方式確定每個開關按鍵所控制的回路，單鍵可控制單個回路、多個回路）
5.3、將全樓的照明系統接入智能照明控制系統繼電器及控制設備，并構建上位系統 ，通過云智居系統，對其全樓的照明系統實現網絡化管理。管理人員只需在中控室就能對全樓的照明情況進行監視和控制，極大節省人力物力；
5.4、通過上位界面繪制各部門位置圖、并對系統設置群組功能。實現對樓內不同區域多回路照明的統一控制；
5.5、利用日程控制器，或在web服務器上設置日程安排的程序可以實現對照明回路定時定位的控制，并可以通過添加節假日等特殊日期，使得日程控制方式更加靈活和人性化；

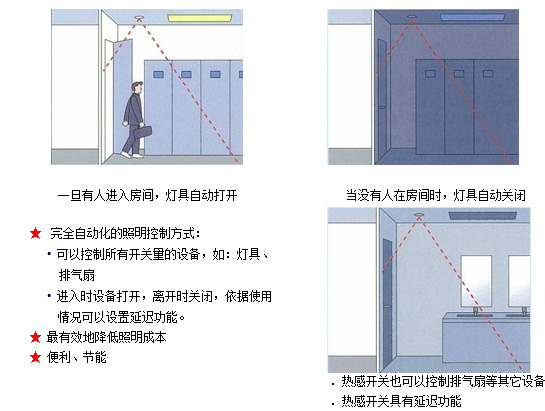

5.6、通過將走廊等公共區域的照明回路接入照明控制系統，并在公共區域的適當天花板位置加裝熱線傳感器，通過監測人體和周圍環境的溫差和位移，實現對公共區域回路的控制，達到人來燈亮人走燈滅的效果。如果走廊、衛生間等有窗戶，可以自然光的情況下還可使用帶有照度感應能力的熱線傳感器頭，這樣當室內照度水平相當時，即使人經過，燈具也不會點亮，最大限度利用自然光節能。傳感器還具有10秒至30分鐘的延時設定功能，可根據被控區域的使用情況任意設定，杜絕了燈具頻繁開關燈具對其壽命的損害；傳感器自動控制除了滿足節能需求外，更重要的是提高了寫字樓的檔次，將公司積極的節能意識和形象傳送給員工和客戶；
5.7、會議室的對應解決方案為，將會議室的燈具根據安裝位置及使用需求設計成不同回路，并將這些回路都接入照明控制系統中，投影布等設備需要裝專用電機控制模塊。在會議室中間天花位置安裝無線接收器，根據會議使用的不同需求將被控回路編成演講、討論、屏幕放映等不同模式，通過無線遙控器，使得會議組織者可以在自己的座位上就能一鍵控制會議燈光效果；
5.8、智能照明控制系統與傳統照明系統的最大不同，就是用弱電來控制強電。所有的控制開關面板都為弱電接線。因此開關面板與照明回路可以任意形式組合。這種靈活的控制手段極大的滿足大開間辦公布局變化的需求。發生布局變化時。只需用無線程序設定器或web服務器來對控制面板設定新的控制范圍，就可以輕松實現控制，不需要更改線路；
5.9、對靠近窗邊的照明回路單獨作為一個控制回路，在靠近窗邊1米位置安裝照度傳感器，并設定按照GB50034設定辦公區域的目標照度值300lx（或500lx），當室內通過自然采光的照度大于300lx（或500lx）時燈具自動關閉，當小于300lx（或500lx）由照明燈具補充照明。通過還可以通過全用可調光光源及系統調光模塊，實現照度控制調光等級，使室內照明始終保持在良好的照度環境下，并最大的利用自然采光節能；
5.10、在云智居上位系統或日程設定器上設計不同季節、節假日/平常日的景觀控制方式，系統會自動識別所在地的精度緯度，日出日落時間，對景觀、夜景照明進行靈活控制。
5.11、對于24時都有使用需求的地下車庫，為防止其24小時全部點燈，實現電能的節省。可對車庫使用頻率的高低進行劃分。高峰時間段時點亮車庫全部照明，方便車輛進出和尋找車位。低谷時間段時開啟部分區域的照明，關閉其他區域，引導車輛駛入對應的小區域。這樣可集中車輛，節省不使用區域的照明用電和空調用電。同時通過檢測車庫的二氧化碳數據，當二氧化碳濃度高時，說明此時車輛進出頻繁，應調高車庫的整體照度水平。
5.12、智能照明控制系統可通過嵌入式網絡模塊實現遠傳的訪問和控制。通過使用上位云智居系統，將本地建筑照明系統的情況發布匯總到目標的遠程地址，實現集團用戶的統一管理。
。
