云智居智能燈光控制系統，引領調光潮流

一、功能需求分析

現代化的建筑對照明的要求越來越高，不僅要求提供舒適、綠色的光照，同時不同的場合需要不同的照明環境。

傳統的照明控制一般采用開關手動控制，對于上述要求很難實現，而且線路十分復雜，操作非常繁瑣。隨著用戶要求的提高和技術的進步，傳統的照明控制由于許多問題無法解決而逐步被智能照明控制取代，這已成為一種趨勢。

      好的會所調光控制具有以下幾點：

1．會所對客人要強調第一印象，要求利用明暗有序和適度的照明環境讓人進入會所就感受到典雅舒適的氣氛。

2．會所的主要功能區如：大堂、大堂吧/西餐廳、會議室、棋牌室、多功能廳、包廂、中餐廳等需要因不同的場面而變幻的燈光效果，以營造出不同的照明環境。

3． 會所的照明耗電約占整個會所能耗的35%左右，要求通過控制系統節約能源。

4．會所的燈具數量多，品質高而且十分昂貴，要求通過控制系統可以延長燈具壽命，降低會所的運行費用。

我們?cè)谶x擇一個系統的同時，要切實考慮的主要是：系統的穩定性、系統的安全性、功能的實用性、后期的維護和擴展、外觀的高度藝術和操作的人性化。

為此，我們選用云智居的智能燈光控制系統。是流行全球智能建筑市場的總線技術，基于云智居技術的調光系統，具有無比的穩定性和卓越的開放性。

云智居的會所調光系統具有以下特點：

1．控制系統布線簡單，控制方式靈活，控制界面美觀，方便識別與使用。

2．采用了國際標準總線技術，符合規范，為開放的全分布式控制系統。

3． 云智居為國家“商業樓宇和住宅建設的國家標準”：GB/Z 20177

4． 監控管理功能集中于中央站，同時可以通過控制面板實現就地控制。中央站停止工作時，不影響各分區功能和設備運行。

5．  系統分區控制完全獨立，互不干擾，一個分區停止工作不影響其他分區和設備的正常運行；任意分區中任意器件損壞也不影響本區域內其他器件正常工作。

6． 系統維護方便，更換或升級系統元件時，不需要關閉整個系統。

7． 系統內各元件可以通過程序的設定實現功能的多樣性，不同回路可以通過修改程序進行不同組合場景，無需改動線路。

8．在正常供電中斷時，系統能自動應急，應急回路自動達至全亮；系統具有模塊擴充功能，隨需要可任意添加控制回路。

9． 采用全開放技術標準，可以和中央空調系統等其他BA系統集成，一根總線連接幾乎所有的系統，未來系統的擴展和升級沒有技術上的后顧之憂。云智居符合國際標準

10．高度藝術化、人性化的操作界面。

二、設計原則

可行性和適應性

保證技術上的可行性和系統的可適應性

實用性和經濟性

貫徹全面應用，堅持實用、經濟的原則

先進性和成熟性

既要采用先進的理念、技術和方法，又要注意結構、設備的相對成熟。不但能反映當今的先進水平，而且具有發展?jié)摿Γ軌蜻m應未來若干年內的發展。

開放性和標準性

為了滿足所選用的技術和設備的協同運行能力、系統投資的長期效應以及系統功能不斷發展的需求。必須追求系統的開放性和標準性。

可靠性和穩定性

在考慮技術新進和開放性的同時，還應從系統結構、技術措施、設備性能、系統管理等方面著手，確保系統運行的可靠性和穩定性，達到最大的平均無故障時間。

安全性和保密性

既要考慮信息資源的充分共享，更要注意信息的保護和隔離，因此系統應充分針對不同的應用和不同的網絡通信環境，采取不同措施，包括系統安全機制、數據存取的權限控制等。

可擴展性和易維護性

為了適應系統變化的需要，必須充分考慮以最簡潔的方法，最低的投資，實現系統的擴展和維護。

三、設計方案

       針對本會所的特點，對以下重點區域進行了智能化的燈光管理和控制，以下分區域介紹調光系統的功能。

會所的控制區域：

地下：SPA、泳池區、活動區、停車場、走廊

1.       大堂、大堂吧/西餐廳、會議室、棋牌室、多功能廳、包廂、中餐廳、走廊

2.       紅酒/雪茄吧、客房區、餐飲包廂、走廊

3.       室外廣告照明、景觀照明、庭院照明

地下SPA、泳池區、活動區、停車場、走廊

設備設置：10路多功能電源控制器、4路數字調光器、調光機柜、場景面板、無線觸摸屏

功能描述：

①  對各種不同種類熱輻射發光源，采用0~100%的全范圍無級調光，可以達到豐富的光效果。

②  在接待處，放置觸摸多場景面板，預設多個場景；面板具有清晰美麗的藍色背光。面板按鍵為觸摸屏，可以任意定義圖形和文字說明，并且也可以在使用中，場景用途改變時，由酒店業主隨時更改圖文標識。

③  調光機柜具有多個應急輸入端子以及和BA聯動的干接點輸入，可配合安保系統進行連鎖控制。

④  每個調光回路具有手動開關，可手動干預，必要時現場人員可強行打開或關閉調光輸出。

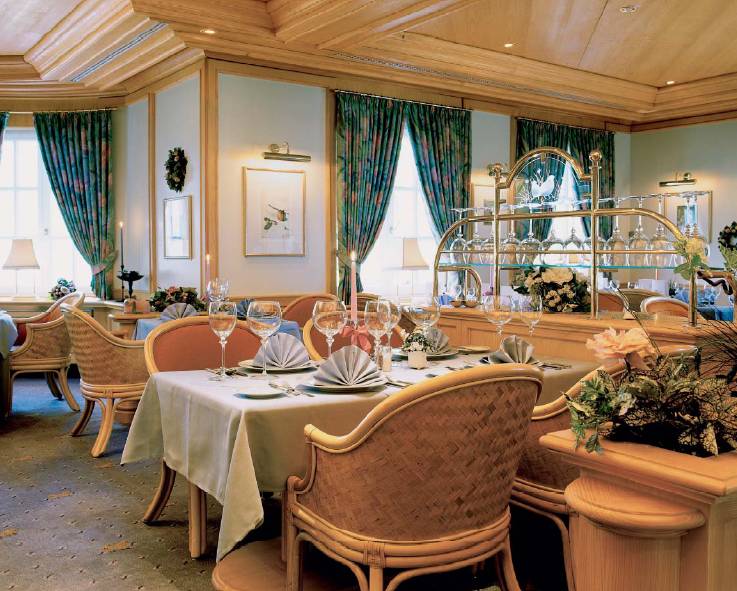

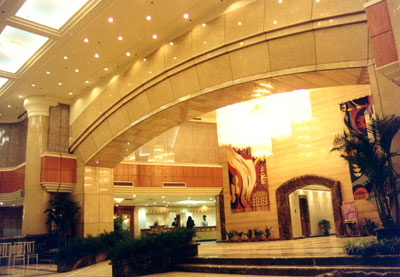

一層大堂大堂吧/西餐廳、會議室、棋牌室、多功能廳、包廂、中餐廳、走廊

設備設置：10路多功能電源控制器、4路數字調光器、調光機柜、場景面板、無線觸摸屏

功能描述：

①  對各種不同種類熱輻射發光源，采用0~100%的全范圍無級調光，可以達到豐富的光效果。

②  在接待處，放置放置觸摸多場景面板，預設多個場景；面板具有清晰美麗的藍色背光。面板按鍵為觸摸屏，可以任意定義圖形和文字說明，并且也可以在使用中，場景用途改變時，由酒店業主隨時更改圖文標識。

③  調光機柜具有多個應急輸入端子以及和BA聯動的干接點輸入，可配合安保系統進行連鎖控制。

④  每個調光回路具有手動開關，可手動干預，必要時現場人員可強行打開或關閉調光輸出。

⑤  根據一天24小時不同的時間段，大堂的燈光進行自動的場景變幻為：晨曦、早上、午間、下午、黃昏、夜間、深夜等模式。

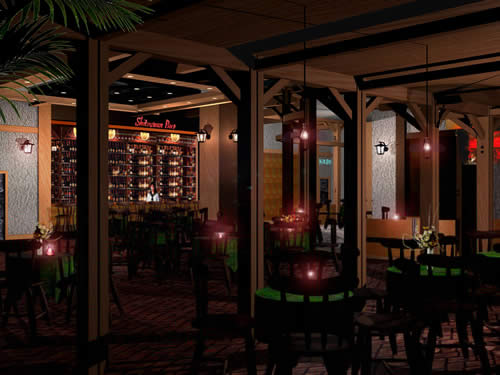

紅酒/雪茄吧、客房區、餐飲包廂、走廊

設備設置：10路多功能電源控制器、4路數字調光器、調光機柜、場景面板、無線觸摸屏

功能描述：

①  對各種不同種類熱輻射發光源，采用0~100%的全范圍無級調光，可以達到豐富的光效果。

②  在接待處，放置放置觸摸多場景面板，預設多個場景；面板具有清晰美麗的藍色背光。面板按鍵為觸摸屏，可以任意定義圖形和文字說明，并且也可以在使用中，場景用途改變時，由酒店業主隨時更改圖文標識。

③  調光機柜具有多個應急輸入端子以及和BA聯動的干接點輸入，可配合安保系統進行連鎖控制。

④  每個調光回路具有手動開關，可手動干預，必要時現場人員可強行打開或關閉調光輸出。

⑤  根據一天24小時不同的時間段，大堂的燈光進行自動的場景變幻為：晨曦、早上、午間、下午、黃昏、夜間、深夜等模式。

控制中心

設備設置：無線觸摸屏、計算機

功能描述：

①  在控制中心可以通過無線觸摸屏或計算機控制任意房間的燈光，窗簾、空調等

室外廣告照明、景觀照明

設備設置：調光機柜、照度感應器

功能描述：

①  系統自動根據會所外部環境照度的變化和時間，綜合控制室外廣告照明、景觀照明、庭院照明。

②  可以通過大堂的觸摸屏控制。

四、系統軟件和硬件技術說明

本調光系統的硬件

1.       中央監控制設備，如大堂的無線觸摸屏和BA中心的電腦。

2.       分區包括調光模塊、控制模塊、開關模塊、現場面板、RF遙控器、照度傳感器、人體紅外感應器等。

3.       軟件分為系統調試軟件和運行的監控軟件。

系統軟件說明

      系統軟件可以場景進行操作和修改，總控中心的電腦可以通過軟件對整個調光系統進行監控，包括各個照明回路的開、關，顯示系統中設備運行的狀態，事件記錄功能，并具有事情發生時提示功能。本系統采用的是全球開放系統云智居，所有通信接口和編程都有公開的操作手冊。

調光和開關模塊

1.       調光模塊的調光輸出是連續和線性變化的無級調光。調光模塊具有穩定電壓輸出的功能，在線電壓有10%的變化時，自動穩定輸出。

2.       調光模塊具有抑制高次諧波干擾的功能，符合國際抗干擾標準。

3.       調光模塊的每個負載輸出配置具有過載和短路保護的空氣開關。

4.       調光模塊具有自身散熱的功能，因自身發熱不影響控制功能。

5.       每個調光、開關模塊和控制面板都具有編程接口，方便在任意模塊和面板上對整個調光系統進行編寫程序。

控制面板

1.       控制面板采用場景控制方式。分區的任意一個面板都可以控制整個分區，每個按鍵可以根據需要設置成統一場景和時序控制功能，單一按鍵可以控制的回路在需要是可超過96個，甚至整個系統的所有回路。

2.       面板具有清晰美麗的藍色背光。面板按鍵為觸摸屏，可以任意定義圖形和文字說明，并且也可以在使用中，場景用途改變時，由會所業主隨時更改圖文標識。

五、主要設備說明

1.   智能觸控面板

   智能觸控面板用于燈光場景、窗簾、空調、門禁…各個系統的控制具有場景控制功能，1只智能觸控面板即可代替繁多的普通開關，場景控制，讓燈光的控制更方便簡單，營造更好的居家氛圍；帶寶藍色背光的觸控式面板和圖文功能指示，代表了完美的藝術風格和人性關懷。

主要特色包括：

l       觸控式功能鍵，通過程序設定，每個按鍵最多可同時控制多個燈光或窗簾回路

l       背景光設計，美觀現代、夜間也能清晰辨識

l       觸控按鍵圖樣可依客戶需求隨時進行更改，圖文識別，美觀人性

l       安裝尺寸： 國標86安裝底盒；

2.   智能調光器

數位調光器為一小體積、高效能、適用于家庭、樓宇、會所以及任何需要調光的場合的數字調光器。提供4組回路，每回路負載電流16A，能對阻性負載的光源（白熾燈、低壓鹵素?zé)簟⒌鯚簟⑸錈簟⑼矡簟⒄债嫙簦┻M(jìn)行0~100%的連續調光。

主要特色包括：

l       4組調光回路，每回路負載電流16A

l       每回路具有三段式手動開關，包括自動模式（AUTO）、強制切斷模式（OFF）、強制打開模式（ON）

l       負載類型：白熾燈、低壓鹵素?zé)簟⒗潢帢O管等阻性負載的光源

l       CE認證

l       安裝尺寸：控制柜軌道式安裝

3.   智能電源控制器

電源控制器可應用于控制各類燈光的開關、電動窗簾、電器開關、自動澆灌、報警接入、門禁系統…提供多組輸出回路，每回路負載電流16A，實現對阻性負載和感應負載的開關控制。

另外還具有多組開關量（干接點）輸入回路，可用于連接紅外人體感應器、報警聯動信號、其它自動化系統的開關量輸入信號等。并支持連接普通琴鍵式面板開關，做場景控制，此項功能非常實用，用于非重點房間的燈光場景控制，可有效降低系統成本。

主要特色包括：

l       10多組開關回路，每回路負載電流16A

l       每回路具有三段式手動開關，包括自動模式（AUTO）、強制切斷模式（OFF）、強制打開模式（ON）

l       負載類型：各類阻性負載和感應負載的光源或其他電氣設備。

l       10組開關量（干接點）輸入回路，連接10組報警信號、開關按鈕信號。

l       CE認證

l       安裝尺寸：控制柜軌道式安裝

4.   多回路數位調光柜

數位調光控制柜為一標準體積、高效能、適用于高級會所任何需要調光的場合的數字調光柜。提供12組回路，每回路負載電流10A，能對阻性負載的光源進行0~100%的連續調光。

主要特色包括：

●      12組調光回路，每回路負載電流10A

●      每回路具有獨立的短路保護空氣開關

●      每回路具有獨立的旁路開關

●      負載類型：白熾燈、低壓鹵素?zé)簟⒗潢帢O管等阻性負載的光源

●      安裝尺寸：掛壁安裝

5.   空調控制器

對于室內空調溫控質量及功能要求很高的客戶而言，云智居的空調控制器是目前設計最新穎且具有最佳親和性操作接口的產品。即使在一個完全黑暗的環境中，其背的設計，仍然可提供您空調系統的實時信息顯示；而觸控面板的功能也使得操作更具柔性也更有吸引力。

選用具現代感設計及新技術應用的掛墻式空調控制器，比現行一般的溫度調節器節可省更多的工程成本，并使得施工布線更簡單。而合理的價位及高科技的應用亦將溫度調節器帶入另一個新的紀元，非常適用于住宅、辦公大樓及高級飯店。

六、公司介紹與相關資質

1.    專業照明控制公司

云智居公司成立的初期，即把“建筑智能照明控制”作為自己的主要業務。經過年多年的努力，公司已經成為一個成熟、專業的智能建筑產品的供應商和服務商，并在“智能照明控制”領域成為行業的領頭羊。

   云智居的產品始終引領行業潮流，為現代建筑的“智能照明控制”提供了豐富、靈活的解決方案。科技與藝術、智能與人性的結合則是云智居的成功之道。

2.    產品采用成熟的技術和國際標準

云智居采用的是云智居總線標準，是目前在智能建筑行業被最廣泛采用的國際標準。國際標準的采用，保證了業主投資的長期利益：產品穩定可靠、開放的技術標準、系統更新和擴展容易。

3.    產品外觀精美，有藝術質感，定位于最高端市場

云智居的產品，采用模塊化的設計原則，外觀緊湊、安裝方便。特別是6場景玻璃觸控開關，適合于超五星級會所。

4.    和其它系統的比較：

a)  面板：

云智居：鋁合金外框，精致漂亮，永不褪色；觸摸按鍵，帶背光，夜間可清晰識別；帶可更改的圖文標識，功能清晰，容易識別操作；可定義多達6種場景模式。

其它系統：一般材質，非觸摸按鍵，無圖文標識，不容易識別，使用困難。

b)  技術：

云智居：同時符合國際標準和國家標準的云智居技術。國際標準：ANSI/EIA709.1；中國商業樓宇和住宅建設的國家標準：GB/Z 20177

其它系統：非國際標準，非國家標準

c)  技術生命周期：

云智居：確保技術的連續性和擴展，不依賴一家供應單位，保護投資者利益；其它系統：嚴重依賴一家供應單位。

d)  可擴展性

云智居：燈光、AV、中央空調、中央新風、氣候系統、安防系統等多系統融合，擴展性好。

其它技術：一般。

5.         公司所有的產品都通過了CE認證。
